关于开关频率需思量的因素
凭证其数据手册手艺规格，， ， ，开关稳压器IC中内置的振荡器通�？？？？捎糜诜浅？？？？淼钠德使婺�。。。。。。例如：单片ADP2386降压变换器IC可确保其开关频率在设定值的±10%规模内。。。。。。其他常用的开关稳压器IC则指定为设定值的±20%或更高规模。。。。。。由于ADP2386开关频率具有±10%的转变规模，， ， ，在极端情形下，， ， ，ADP2386使用RT将开关频率设置为600 kHz，， ， ，即可在540 kHz和660 kHz频率下举行开关转换。。。。。。

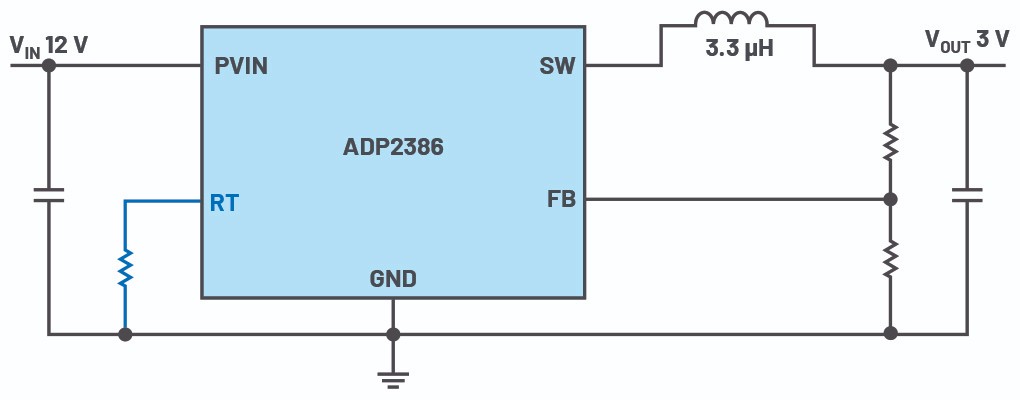

图1.ADP2386降压变换器，， ， ，其开关频率由电阻RT设置
在设计电路时，， ， ，必需思量到开关频率可能会有20%的转变，， ， ，由于流经电感的峰值电流会随现实开关频率有所差别，， ， ，因此，， ， ，电感电流纹波会直接影响输出电压纹波。。。。。。

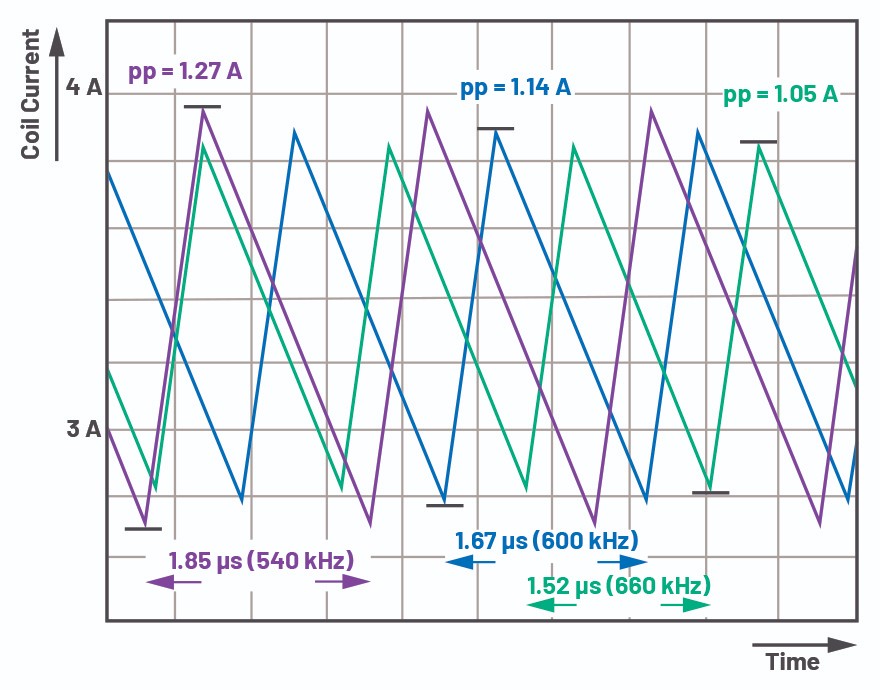

图2.受开关频率转变影响的峰到峰线圈电流纹波
图2显示了开关频率对电感电流纹波的影响。。。。。。图中，， ， ，600 kHz的标称开关频率以蓝色显示。。。。。。最小(540 kHz)开关频率以紫色显示，， ， ，最大(660 kHz)开关频率以绿色显示。。。。。。在600 kHz的标称设置频率下，， ， ，当稳压器在540 kHz频率下开关时，， ， ，可以看到峰峰纹波电流为1.27 A。。。。。。可是，， ， ，在600 kHz的相同频率设置下，， ， ，开关稳压器也能够在660 kHz频率下开关，， ， ，响应的纹波电流为1.05 A。。。。。。在此例中，， ， ，220 mA的线圈电流纹波差别可能是由于电路中差别组件的开关频率转变导致的。。。。。。这已经凌驾了整个允许的温度规模。。。。。。
开关稳压器的限流值设置必需思量这个因素。。。。。。峰值电流必需足够低，， ， ，才华确保在正常运行时代不会激活现有的任何过流�；；；�。。。。。。
请注重，， ， ，本例未思量所有其他可能泛起的转变因素，， ， ，如电感和电容值转变。。。。。。
图3显示了差别的电流纹波转变的响应输出电压纹波值。。。。。。电路设计为开关频率为600 kHz时爆发4.41 mV纹波电压。。。。。。在540 kHz开关频率下，， ， ，纹波电压为5.45 mV；；；在660 kHz开关频率下，， ， ，纹波电压为3.66 mV。。。。。。

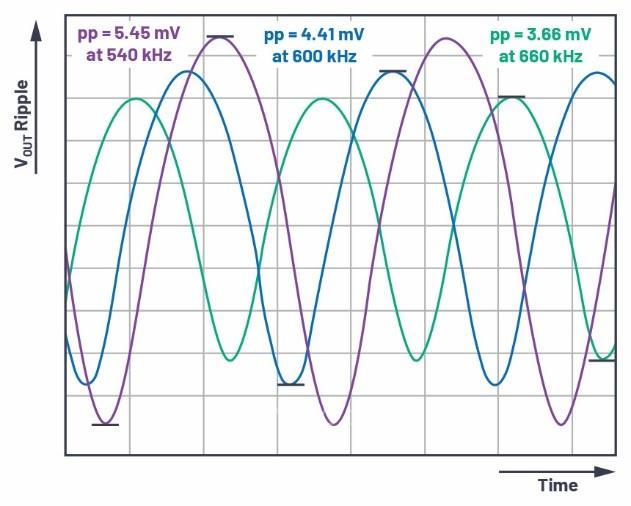

图3.在开关模式稳压器IC中，， ， ，开关频率转变导致的输出电压纹波转变
本例中，， ， ，思量的唯一变量就是允许的温度规模内开关频率的转变。。。。。。在现实应用中，， ， ，可能保存许多其他变量，， ， ，如电感和电容的现实值转变。。。。。。这些亦受事情温度的影响。。。。。。可是，， ， ，我们也可以假设，， ， ，在大大都情形下，， ， ，开关频率的现实转变不会抵达±10%的限值。。。。。。通常，， ， ，开关频率会在指定规模中心的典范值周围转变。。。。。。为了系统地思量电源中的所有动态变量，， ， ，我们可以通过蒙特卡罗剖析找到谜底。。。。。。其中差别分量和变量参数的转变凭证其爆发的概率举行加权，， ， ，并相互关联。。。。。。使用ADI公司免费提供的LTspice?仿真软件可举行蒙特卡罗剖析。。。。。。
